Descrição

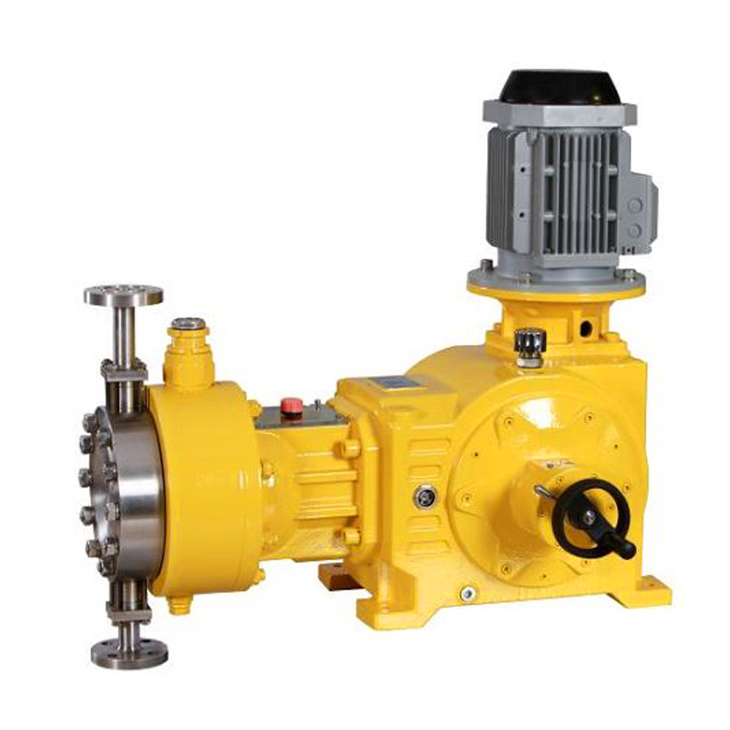

Retorno do diafragma da bomba dosadora
As bombas dosadoras mecânicas de diafragma série JBB são bombas do tipo retorno com micro motor e redutor.
Características principais
- Design compacto e simples
- Composto multicamada de PTFE, longa vida útil
- Projeto de placa reforçada após o diafragma
- Ajuste do fluxo por micrômetro manualmente
- Temperatura máxima do fluido: 70ºC (158ºF)
Materiais
- Cabeçote da bomba: PVC, PTFE, SS304, SS316
- Diafragma: PTFE
- Válvula de retenção: PVC, PTFE, SS304, SS316 (igual à seleção do cabeçote da bomba)
- Esfera: Cerâmica
- Assento da válvula: PTFE, SS316
Alimentação de tensão
380 V no padrão, para outros equipamentos: a pedido; motor alimentador DC 12V ou 24V está disponível
Tabela de Parâmetros
| Modelo | 50Hz | 60 Hz | Pressão | Dia. Diafragma (mm) |
Energia kW |
|||||
| Fluxo (lph) |
Fluxo (gph) |
SPM | Fluxo (gph) |
Fluxo (lph) |
SPM | (Bar) | (Psi) | |||
| JBB15/1.0 | 14 | 3.7 | 100 | 4.4 | 17 | 120 | 10 | 145 | 60 | 60W |
| JBB25/1.0 | 25 | 6.6 | 100 | 7.9 | 30 | 120 | 10 | 145 | ||
| JBB40/0.7 | 38 | 10 | 150 | 12 | 46 | 180 | 7 | 102 | ||
| JBB60/0.6 | 60 | 16 | 100 | 19 | 72 | 120 | 6 | 87 | 84 | |
| JBB80/0.5 | 80 | 21 | 100 | 25 | 96 | 120 | 5 | 73 | ||
| JBB100/0.4 | 100 | 26 | 150 | 32 | 120 | 180 | 4 | 58 | ||
| JBB130/0.4 | 130 | 34 | 150 | 41 | 156 | 180 | 4 | 58 | ||
Conexão Padrão
| Modelo | PVC | PTFE | SS |
| JBB15~JBB40 | 6.5*10mm PE hose | RC 1/2″F | 6*12mm welding union |
| JBB60~JBB130 | 10*14mm PE hose | RC 1/2″F | 10*16mm welding union |
A EBB Bombas, sendo um dos principais fabricantes e fornecedores, é extremamente profissional na fabricação das bombas dosadoras com retorno do diafragma. Compre sem hesitar as nossas bombas dosadoras de diafragma com retorno do diafragma. Faremos o possível para atender as suas exigências.
